cdk调试指导

1.下载安装

下载地址：基础软件平台-剑池CDK (t-head.cn)

1. 创建工程的workspace

打开cdk软件，点击file->new->Multi-Project Workspace新建工程的workspace,操作如下图：

设置workspace的名字和工作目录

成功后如下显示：

2.在workspace下创建一个SOC project

右键生成的workspace，添加一个SOC project，操作如下：

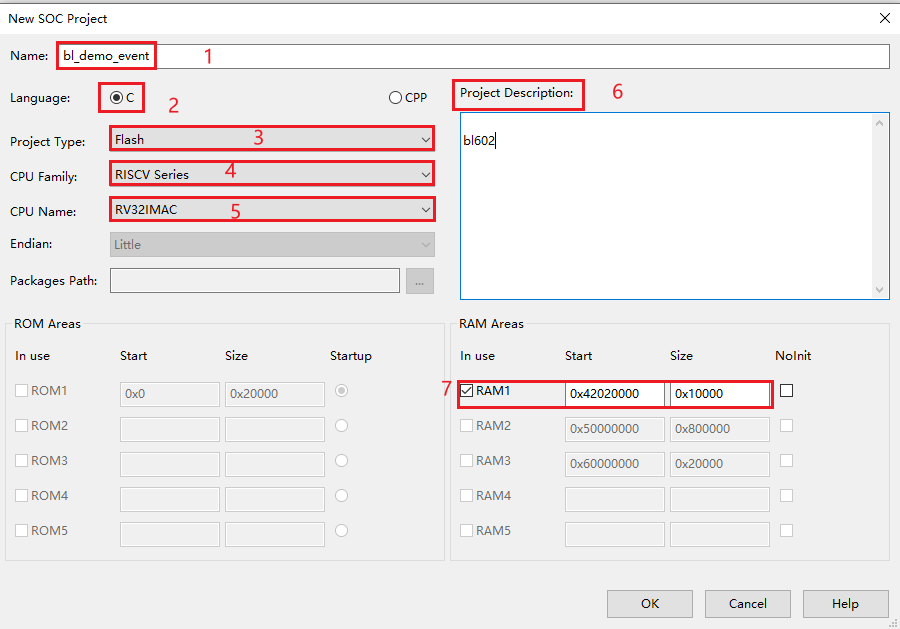

添加project的名字和相关硬件的信息和相关的描述，点击ok完成配置，操作如下图：

• 1号区：工程名字
• 2号区：编程语言类型
• 3号区：paoject类型
• 4号区：芯片类型
• 5号区：芯片框架类型
• 6号区：相关描述
• 7号区：硬件RAM相关地址与大小

成功后如下显示：

3.向project添加相关代码

右键新建成功的project->Add Source Folder，之后选择代码所在目录便可，现象如下：

成功后现象如下图，下图软件是新添加的：

4.配置工程相关参数，进行调试

右键工程，点击Options for...

5.配置debug相关参数

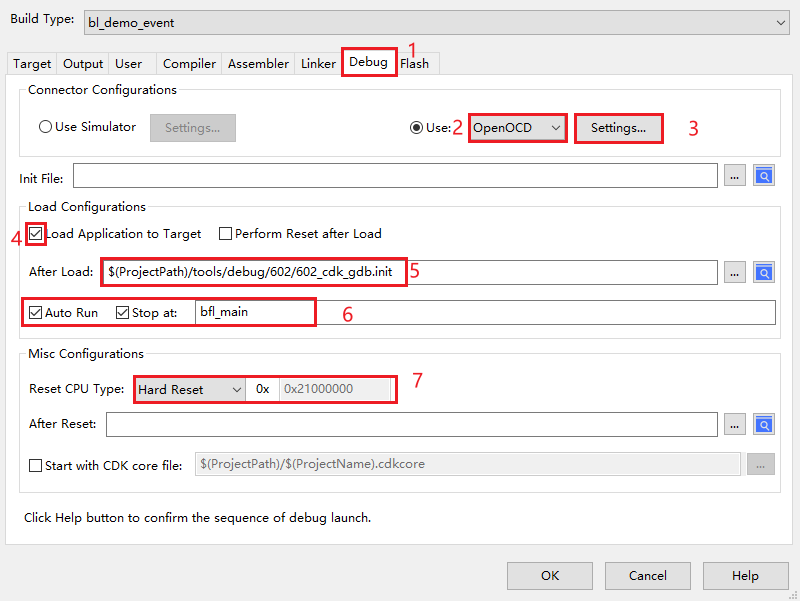

下图是要配置的各个参数：

关于openocd的settings...的相关配置参数：

Config Option：2号区，填写的是相关tools的配置，是debug目录下的关于openocd的配置文件，参数是：

-f worksapce\bl_demo_event\tools\debug\openocd_cfg\if_bflb_link_DVK.cfg 和-f worksapce\bl_demo_event\tools\debug\602，此处要填写这两个文件的绝对路径否则软件找不到

6.替换elf文件

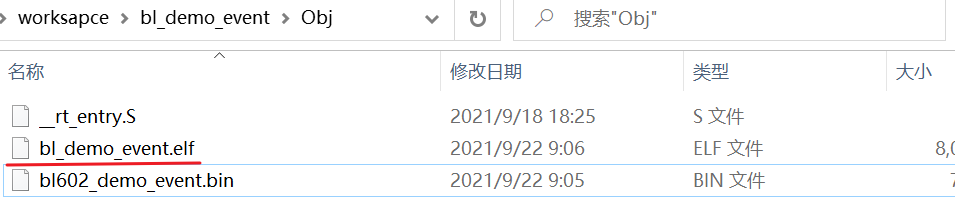

将其他平台上编译生成的elf文件放到工程下面的obj文件下，替换cdk这边的编译生成的文件，如下图所示：

其中bl_demo_event.elf之前叫bl602_demo_event.elf，现在是替换了当前工程生成的文件。

7.debug调试

配置完成后点击主页的下载调试，进行debug调试，操作如下：

• 左侧是调试下载程序到板卡，快捷键是<Ctrl + F5>
• 右侧是调试不下载，快捷键是<Ctrl + Shift + F5>

下载成功后会显示如下界面：

1号区：

• 全局断点（F9）
• 使能全部断点
• 关闭全部断点
• 清除单个断点（Ctrl + Shift + F9）

2号区

• Step Into（F11）
• Step Over（F10）
• Step Out （Ctrl + F11）

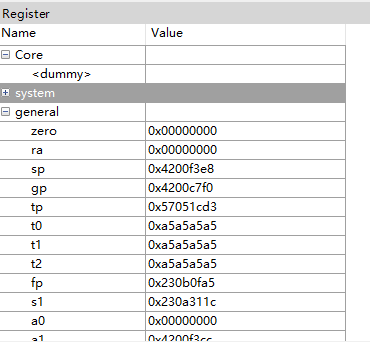

3号区

cpu内部寄存器

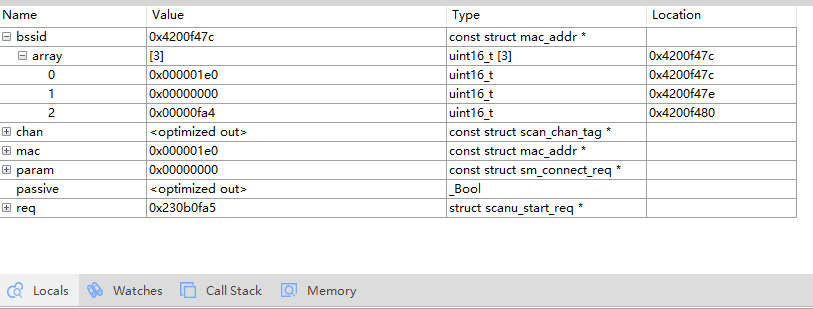

4号区：

• Locals：当前调试所在位置的相关变量

• Watches:用户想要查看追踪的变量信息

• Callstack：该标签是查看当前堆栈相关的函数调用的相关信息

• Memory：该标签是对硬件内存的查看，可以添加相关硬件地址，可以看到该地区数据的变化。

5号区

• 断点

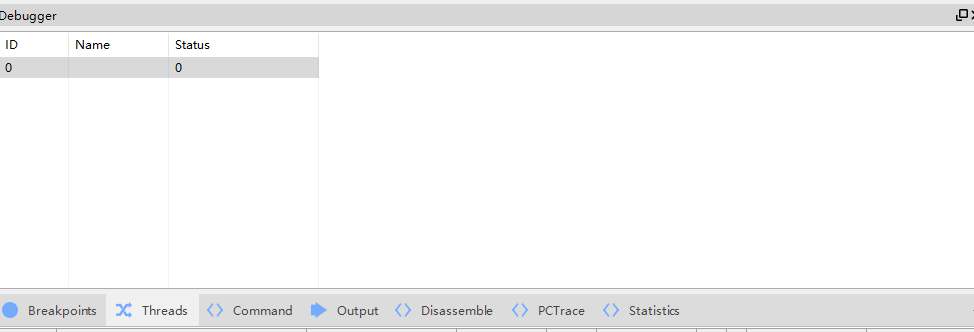

• 所处线程：当前PC指针所处的线程

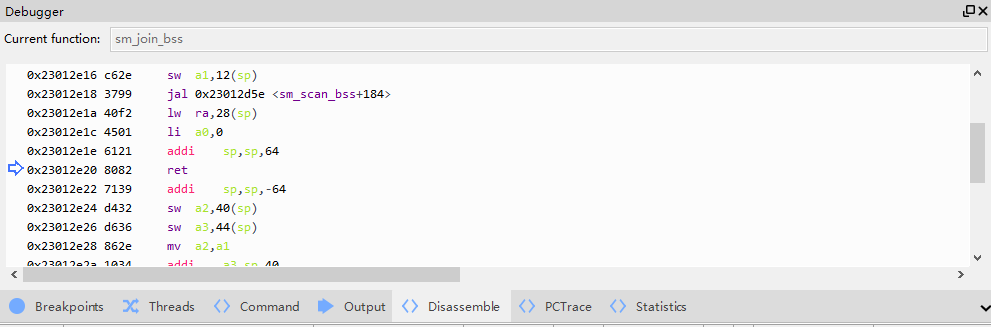

• Disassemble：PC指针所处位置
